濕式篩網除塵脫硫裝置工作原理及技術參數

濕式篩網除塵脫硫裝置
一、濕式篩網裝置的基本結構及原理
    濕式篩網除塵脫硫裝置是為適應在6.5~35t/h工業鍋爐的除塵脫硫需要而設計的。目前已在拋煤機鍋滬(10t/h，20t/h),鏈條加噴粉爐(20t/h , 30t/h) ，沸騰爐(10t/h， 20t/h)上得到應用。

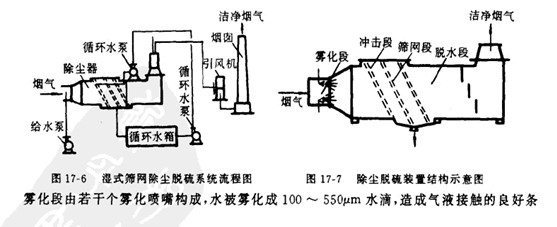

    圖17-6提供了工業化裝置的系統流程圖。除塵脫硫系統由本體和循環回路組成，本體從其結構設備上看可分為四個部分:(1)霧化段，(2)沖擊段，(3)篩網段.(4)脫水段(703)，如圖17-7所示。

    液氣比的大小決定著捕塵體水膜、水滴、網絲、沖擊板的捕塵性能。通過模型試驗證明，當給水不通風時，篩網上形成一層均勻的水膜，通風后，網上出硯氣泡。氣泡玻裂、閉合、形成少量的水霧和水滴。網上形不成網整的液膜，氣泡也很少。當液氣比太大時形不成氣泡和水霧，水在網上是層狀水流順網流下，影響效率，增加阻力。通過模型試驗找出佳液氣比。
為工業裝置提供水循環系統的規模和設備的有關參效見表17-6，煤中鈣硫比的大小對脫硫效果有著明顯影響，在不加脫硫劑僅利用煤中堿性物質脫硫，本裝置可達到40%以上的脫硫率。表17-7是試驗中采用代表性的三種煤的灰分中堿性物質的大致含量(730).

二、濕式篩網除塵脫硫工藝系統的基本特性
    濕式篩網除塵脫硫裝置運行時具備以下特色:
    (1）該除塵脫硫裝置在阻力為1000Pa的條件下可滿足了拋煤機爐、沸騰爐和鏈條加噴粉爐的除塵要求，其除塵效率高達99%以上，對大于1.1的粉塵捕集效率接近100%，對亞微
米粉塵仍有較高的捕集效率。
    (2)裝置內部具有氣液充分接觸的條件。而具有良好的脫硫功能，在循環水接近中性的條件下，液氣比僅為1.0時，脫硫效率可達60%以上。
    (3)裝置實現了煙塵和so2的聯合處理.可充分利用粉塵和爐渣中的堿性物質作為脫硫
劑，找到了一種資派豐富，價格低廉的脫硫劑。
    (4)和其他的除塵脫硫裝置相比，本裝置具有投資省、能耗低、運行費用少、設備占地面積小等顯茗優點。
